Mz45 One Way Sprag Type Cam Clutch for Industry Machine
Xinxiang Heguang Industry Co., Ltd, China / 2022-06-08
- Model:Mz45 Cam Clutch
- Type:Sprag
- Inner Race(mm):45
- Keyway:14*3.8
- Weight(Kg):6.2
- Delivery:10-15days
=== Base Info ===
- Model NO.:MZ45
- Material:Gcr15
- Seal Type:Sealed
- Market:Global
- Transport Package:Single Box
- Specification:STIEBER
- Trademark:SUMA or OEM
- Origin:China
- HS Code:84836000
- Production Capacity:2000piece,Month
=== Description ===
Model | Capacity Torque | Drag Torque | A | B | C | PCDD | E (M6) | F | G | H-S | Weight |
(Nm) | (Nm) | Inner Race | Outer Race | (cycle/min) | Dia. (H7) | (kg) |
MZ15 | 186 | 0.2 | 2200 | 900 | 150 | 15 | 5*2.3 | 62 | 68 | 60 | 58 | 47 | 25 | 5.5 | 6*M5*P0.8 | 10 | 1.4 |
MZ17 | 215 | 0.2 | 2000 | 800 | 150 | 17 | 5*2.3 | 66 | 75 | 64 | 64 | 52 | 28 | 6.3 | 6*M5*P0.8 | 10 | 1.8 |
MZ20 | 323 | 0.29 | 1900 | 700 | 150 | 20 | 6*2.8 | 67 | 80 | 65 | 68 | 55 | 30 | 7.6 | 6*M6*P1.0 | 12 | 2 |
MZ30-22 | 735 | 0.39 | 1800 | 500 | 150 | 22 | 6*2.8 | 82 | 100 | 80 | 88 | 75 | 45 | 8.9 | 6*M8*P1.25 | 16 | 3.7 |
MZ30-25 | 735 | 0.39 | 1800 | 500 | 150 | 25 | 8*3.3 | 82 | 100 | 80 | 88 | 75 | 45 | 8.9 | 6*M8*P1.25 | 16 | 3.7 |
MZ30 | 735 | 0.39 | 1800 | 500 | 150 | 30 | 10*3.3 | 82 | 100 | 80 | 88 | 75 | 45 | 8.9 | 6*M8*P1.25 | 16 | 3.7 |
MZ35 | 1080 | 0.49 | 1700 | 300 | 150 | 35 | 10*3.3 | 87 | 110 | 85 | 95 | 80 | 50 | 8.7 | 6*M8*P1.25 | 16 | 4.8 |
MZ45-40 | 1620 | 0.69 | 1700 | 300 | 150 | 40 | 12*3.3 | 92 | 125 | 90 | 110 | 95 | 60 | 8.4 | 8*M8*P1.25 | 16 | 6.2 |
MZ45 | 1620 | 0.69 | 1700 | 300 | 150 | 45 | 14*3.8 | 92 | 125 | 90 | 110 | 95 | 60 | 8.4 | 8*M8*P1.25 | 16 | 6.2 |
MZ60-50 | 2110 | 0.98 | 1600 | 250 | 150 | 50 | 14*3.8 | 102 | 155 | 100 | 140 | 125 | 80 | 9.1 | 8*M8*P1.25 | 16 | 10.2 |
MZ60-55 | 2110 | 0.98 | 1600 | 250 | 150 | 55 | 16*4.3 | 102 | 155 | 100 | 140 | 125 | 80 | 9.1 | 8*M8*P1.25 | 16 | 10.2 |
MZ60 | 2110 | 0.98 | 1600 | 250 | 150 | 60 | 18*4.4 | 102 | 155 | 100 | 140 | 125 | 80 | 9.1 | 8*M8*P1.25 | 16 | 10.2 |
MZ70-65 | 3040 | 1.27 | 1300 | 250 | 150 | 65 | 18*4.4 | 105 | 175 | 103 | 162 | 145 | 95 | 8.6 | 8*M8*P1.25 | 16 | 13.2 |
MZ70 | 3040 | 1.27 | 1300 | 250 | 150 | 70 | 20*4.9 | 105 | 175 | 103 | 162 | 145 | 95 | 8.6 | 8*M8*P1.25 | 16 | 13.2 |

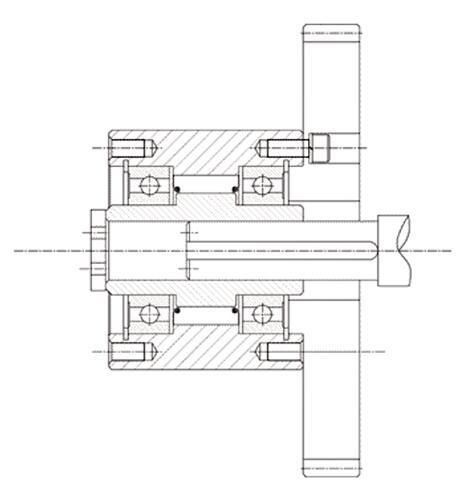

Mounting Example
